Утеплённый полог ПВХ: устройство, применение и выбор
Утеплённый полог ПВХ используют, когда нужно закрыть проём от сквозняка, укрыть оборудование или материалы, защитить конструкцию от осадков и уменьшить потери тепла. Он состоит из двух слоёв ПВХ-ткани, между которыми расположен утеплитель — например, изолон толщиной 3 мм. При изготовлении полосы ПВХ-ткани сваривают горячим воздухом между собой, формируя полотнища нужного размера.
Полог не производит тепло и не заменяет отопление. Его задача — уменьшить продувание и помочь сохранить тепло, которое уже есть внутри укрытия. Результат зависит от конструкции полога, качества крепления, наличия щелей, ветра и условий эксплуатации.
В этой статье «ДрайвТент» объясняет, как устроен утеплённый полог, чем отличаются материалы и какие параметры стоит согласовать перед заказом.
Что даёт утеплённый полог
Утеплённый полог решает несколько практических задач:
- Снижает продувание. Плотно установленное полотно закрывает открытый проём и уменьшает поступление холодного воздуха. Эффект зависит от того, насколько плотно закрыты края и стыки.
- Помогает удерживать тепло. При укрытии бетона полог уменьшает потери тепла в окружающую среду, в том числе тепла, выделяющегося при гидратации цемента. Сам по себе полог не гарантирует необходимый температурный режим.
- Защищает от осадков. ПВХ-ткань с подходящими характеристиками препятствует проникновению дождя и мокрого снега через полотно. Влага может попадать через повреждения, швы, стыки и неплотности.
- Подходит для повторного использования. При правильном подборе материала, монтаже, уходе и хранении полог можно использовать многократно.
При отрицательных температурах и на ответственных строительных работах одного укрытия может быть недостаточно. Необходимость дополнительного обогрева и допустимые температуры определяют по условиям объекта и технологическим требованиям.
При зимнем бетонировании режим выдерживания бетона назначают с учётом температуры, вида конструкции, состава смеси и требований проекта производства работ. Утеплённый полог может быть частью такого решения, но не заменяет расчёт режима выдерживания и контроль температуры.
Как устроен утеплённый полог ПВХ
Типовая конструкция состоит из трёх слоёв.
ПВХ-ткань. Армированная полиэстеровой сеткой ткань с ПВХ-покрытием принимает на себя воздействие окружающей среды. Плотность и марку выбирают по нагрузкам, размеру изделия и условиям эксплуатации.
Утеплитель. В качестве утеплителя может применяться изолон — вспененный полиэтилен (НПЭ). Для варианта с толщиной 3 мм его задача — добавить полотну тепловое сопротивление. Фактические характеристики зависят от марки, плотности и толщины конкретного материала.
ПВХ-ткань. Он закрывает утеплитель со стороны укрываемого объекта и защищает его от непосредственного контакта с предметами. Плотность внутренней ткани может отличаться от наружной.
Полосы ПВХ-ткани соединяют между собой сваркой горячим воздухом, формируя полотнища необходимого размера. Качество сварного соединения зависит от марки ткани и соблюдения режима сварки.
Технические характеристики: что уточнить при заказе
Параметры зависят от выбранной комплектации. Перед заказом согласуйте:
| Параметр | Что нужно уточнить |
|---|---|
| Наружная ПВХ-ткань | Марка, плотность, допустимая температура эксплуатации |
| Внутренняя ПВХ-ткань | Марка и плотность |
| Утеплитель | Тип, толщина и характеристики конкретного материала |
| Соединение слоёв | Способ соединения, применимость к выбранной ткани |
| Люверсы | Диаметр, материал, шаг и усиление кромки |
| Размер | Габариты готового изделия, припуски и нахлёсты |
| Масса | Расчётная масса выбранной комплектации |
| Срок изготовления | Подтверждается при согласовании заказа |
| Гарантия | Условия и перечень элементов, на которые она распространяется |
Для типового изделия можно рассматривать ПВХ-ткани плотностью 300–900 г/м² и утеплитель толщиной 3 мм. Более тяжёлые ткани и более толстый утеплитель увеличивают массу изделия. Конкретные диапазоны температуры и другие технические показатели необходимо проверять по документам на выбранные материалы.
Размеры, срок изготовления и гарантию следует подтвердить при оформлении заказа: они могут зависеть от комплектации, габаритов и текущей загрузки производства.
Почему утеплитель размещают между слоями
Когда утеплитель закрыт ПВХ-тканью с обеих сторон, он меньше подвержен непосредственному контакту с осадками, грязью и механическому истиранию. Но защита сохраняется только пока оболочка и соединения не повреждены.
Изолон — вспененный полиэтилен с закрытоячеистой структурой. Он обычно поглощает мало воды по сравнению с волокнистыми утеплителями, однако точные показатели следует смотреть в документации на конкретную марку. Не стоит автоматически переносить характеристики отдельного материала на готовое изделие целиком.
Преимущества многослойной конструкции
- утеплитель закрыт от прямого контакта с внешней средой;
- поверхность полога проще очищать;
- материал меньше подвержен истиранию при обычном обращении;
- при повреждении можно оценить состояние оболочки и организовать ремонт.
При этом нельзя считать полог полностью водонепроницаемым при любых условиях: результат зависит от состояния ткани, соединений, кромок, отверстий и монтажа.
ПВХ, брезент, тарпаулин или оксфорд: что выбрать
Выбор зависит не только от названия материала, но и от конкретной марки, покрытия, плотности и способа изготовления.
| Материал | Что учитывать | Когда рассматривать |
|---|---|---|
| ПВХ-ткань | Водостойкость, морозостойкость, масса и гибкость зависят от марки и рецептуры | Для укрытий, где важны защита от осадков и возможность герметичного соединения совместимых полотен |
| Брезент | Может впитывать влагу; отдельные виды пропиток меняют эксплуатационные свойства | Для задач, где важна паропроницаемость или подходит прошивная конструкция |
| Тарпаулин | Характеристики зависят от плотности, ламинации и качества изготовления | Для лёгких укрытий при подходящих условиях нагрузки |
| Оксфорд | Свойства зависят от основы, плотности и покрытия | Для чехлов и укрытий, где характеристики выбранной ткани подходят под задачу |
Не стоит сравнивать материалы только по усреднённому сроку службы или одной цифре плотности. Для наружной эксплуатации важны конкретные технические данные, воздействие солнца, ветер, трение, температура, уход и качество изготовления.
Практическое правило: если нужно закрыть проём от осадков и сквозняка, начните подбор с ПВХ-ткани. Если укрываемому материалу необходим воздухообмен, продумайте вентиляцию и не создавайте герметичное укрытие без оценки рисков.
Сварные и прошивные швы
При сварке совместимых ПВХ-покрытий горячий воздух размягчает поверхность материала, после чего полотна прижимают друг к другу. После остывания образуется соединение. Его качество зависит от марки ткани, температуры, скорости, давления и состояния оборудования.
Прошивной шов образуется ниткой, а игла оставляет отверстия в материале. Поэтому прошивка сама по себе не обеспечивает такую же герметичность, как корректно выполненное сварное соединение. При необходимости швы прошитого изделия дополнительно герметизируют подходящим способом.
| Критерий | Сварной шов | Прошивной шов |
|---|---|---|
| Применимость | Для совместимых термопластичных покрытий | Для материалов и конструкций, рассчитанных на прошивку |
| Герметичность | Может обеспечивать герметичное соединение при правильной технологии | Отверстия от иглы могут пропускать влагу; иногда нужна герметизация |
| Ремонт | Возможен сваркой при совместимости материала и наличии оборудования | Возможны повторная прошивка и дополнительная герметизация |
| Ограничения | Нельзя без проверки сваривать любые ткани и покрытия | Прочность и герметичность зависят от нитки, стежка, материала и обработки |
Нельзя утверждать, что любой прошивной шов обязательно потечёт или порвётся, а любой сварной всегда окажется прочнее ткани. Корректнее выбирать технологию под конкретный материал и требования к изделию.
Люверсы и шаг крепления
Люверсы передают нагрузку от полотна к крепежу. Шаг 50 см можно использовать как отправную точку для обсуждения типовой комплектации, но он не является универсальным расчётом для любого полога.
На выбор шага влияют:
- размеры и масса изделия;
- будет ли полог располагаться горизонтально или вертикально;
- ветровые нагрузки и открытость площадки;
- прочность кромки и усиления;
- тип основания и крепежа;
- возможность равномерно натянуть полотно.
На больших вертикальных полотнах и в ветреных местах может потребоваться более частое крепление, усиленная кромка или другой способ монтажа. Шаг и тип крепежа нужно согласовать по условиям объекта. Само по себе увеличение числа люверсов не гарантирует безопасную работу при сильном ветре.
При соединении нескольких пологов нахлёст и способ стыковки выбирают с учётом направления осадков, ветра и требуемой герметичности.
Что даёт слой утеплителя: расчёт сопротивления теплопередаче
Тепловое сопротивление однородного слоя в упрощённом виде рассчитывают по формуле:
где d — толщина слоя в метрах,
λ — коэффициент теплопроводности материала в Вт/(м·К)
Например, если для изолона толщиной 3 мм в расчёте принять λ = 0,040 Вт/(м·К), сопротивление этого слоя составит:
Это расчёт для самого слоя утеплителя, а не готового полога и тем более не всего здания. Для точного сравнения нужны характеристики конкретных материалов и учёт всех слоёв. В реальных условиях на результат также влияют движение воздуха, зазоры, стыки, крепления и расстояние до укрываемой конструкции.
Поэтому нельзя напрямую переводить отношение сопротивления двух материалов в такое же процентное сокращение теплопотерь объекта. Утеплённый полог прежде всего помогает закрыть проём и уменьшить продувание; фактический эффект зависит от всей конструкции.
Как выбрать толщину утеплителя
- Укрытие материалов и оборудования от ветра и осадков. Можно начать подбор с базовой комплектации с утеплителем 3 мм, если его характеристики подходят для условий эксплуатации.
- Закрытие ворот или проёмов. Важны не только толщина утеплителя, но и плотность прилегания, удобство открывания, способ подвеса и герметичность кромок.
- Укрытие бетона. Толщину утепления и необходимость дополнительного обогрева определяют по условиям выдерживания бетона и требованиям проекта.
- Тепляк с источником тепла. Нужно учитывать температуру, зазоры, безопасные расстояния до оборудования и характеристики материала. Не допускайте контакта ПВХ с горячими поверхностями или пламенем.
Более толстый утеплитель не всегда означает более подходящее изделие: увеличиваются масса, объём при хранении и нагрузка на крепления.
Экономия тепла: почему нельзя обещать одинаковый результат всем
Утеплённый полог может уменьшить потери тепла через открытый или продуваемый проём. Но размер экономии нельзя определить только по площади полога.
Для оценки нужны как минимум:
- размеры помещения и проёма;
- режим открытия ворот;
- герметичность полога по краям;
- температура внутри и снаружи;
- тип отопления и его стоимость;
- продолжительность работы в рассматриваемом режиме;
- состояние остальных ограждающих конструкций и вентиляции.
Расчёт через воздухообмен может использоваться как модель, если явно указать допущения. В упрощённой оценке тепловая мощность, необходимая для нагрева поступающего наружного воздуха, пропорциональна объёму помещения, кратности воздухообмена и разности температур. Коэффициент зависит от принятых свойств воздуха и единиц измерения; перед публикацией численного примера необходимо проверить формулу и исходные параметры.
Главная неопределённость — фактическая кратность воздухообмена до и после установки полога. Если эти значения не измерены и не рассчитаны для конкретного объекта, денежный результат следует называть иллюстративным сценарием, а не прогнозом экономии или обещанием окупаемости.
Чтобы оценить эффект для вашего объекта, сообщите размеры проёма, температуру внутри и снаружи, частоту открытия ворот и тип отопления. Расчёт будет полезен только при явно указанных допущениях.
Где применяют утеплённые пологи
- Ворота и проёмы ангаров, складов и производственных помещений. Полог помогает уменьшить продувание и может использоваться как съёмная перегородка или штора. Нужно предусмотреть безопасное крепление и удобный способ открывания.

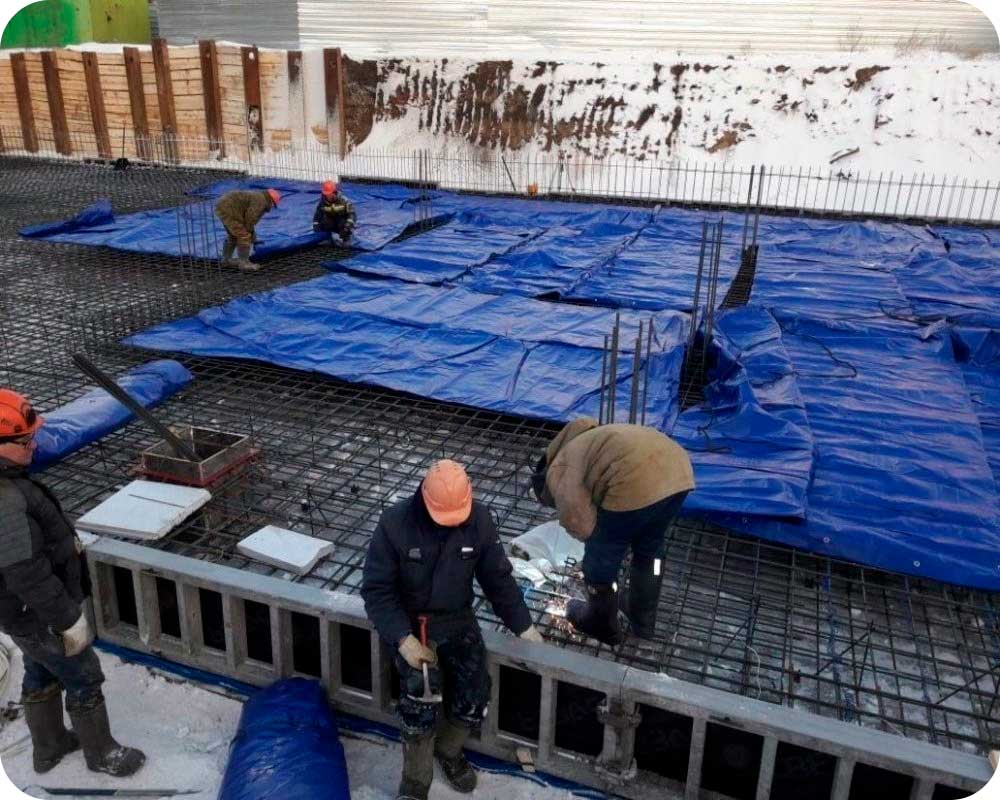

- Строительные работы и укрытие бетона. Полог может защищать конструкцию от ветра и осадков и входить в систему сохранения тепла. Режим выдерживания бетона определяют по проектным и технологическим требованиям.
- Техника и оборудование. Укрытия применяют для защиты от осадков, ветра и загрязнений. Чтобы уменьшить риск конденсации, важно учитывать влажность, температурные перепады и вентиляцию.

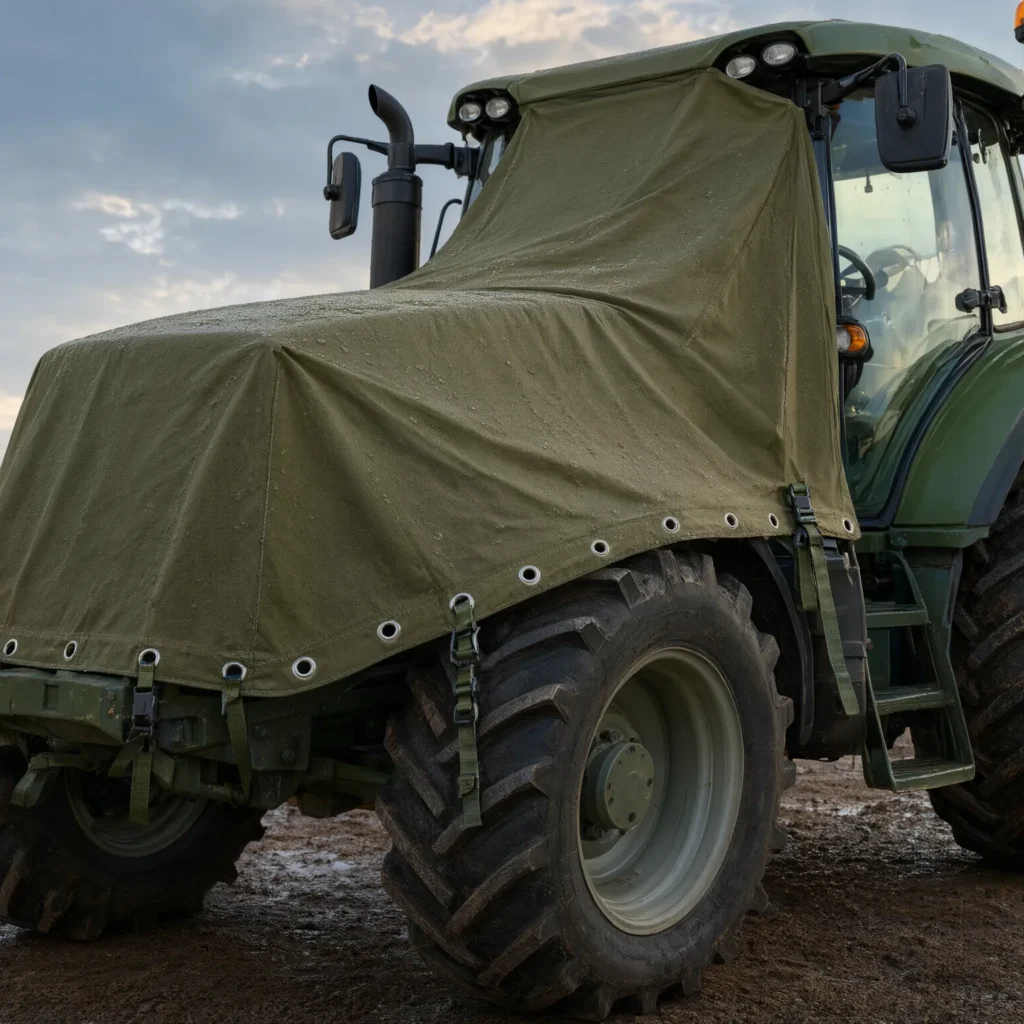

- Сельское хозяйство. Полог можно применять для укрытия техники и материалов. Для сена, соломы и других материалов, чувствительных к влаге и самонагреванию, необходимо заранее продумать вентиляцию и безопасный способ хранения.
- Склады и открытые площадки. Пологи используют для укрытия инвентаря, оборудования, пиломатериалов и других грузов, если материал и конструкция подходят под условия хранения.
- Логистика и аренда техники. Многоразовое укрытие может быть удобнее одноразовой плёнки, если его масса, размеры и требования к креплению подходят для регулярной погрузки и перевозки.
Как подобрать комплектацию
| Задача | Что обсудить при заказе |
|---|---|
| Укрытие материалов и инвентаря | Массу, устойчивость к осадкам, размеры и способ крепления |
| Укрытие техники и оборудования | Габариты, форму, точки крепления, необходимость доступа к оборудованию |
| Ворота и проёмы | Размеры проёма, нахлёст, подвес, способ открывания и плотность прилегания |
| Бетон и строительные работы | Температурный режим, размеры конструкции, способ укрытия и необходимость обогрева |
| Большие полотна или ветреная площадка | Массу, усиление кромки, шаг крепежа и расчёт нагрузки |
Подбор по одной только плотности ПВХ недостаточен. Важно согласовать весь комплект: наружную и внутреннюю ткань, утеплитель, усиление, люверсы, кромку и способ монтажа.
Размеры и масса
Массу можно предварительно оценить по суммарной поверхностной массе наружной и внутренней ткани и утеплителя:
Например, если ткани имеют поверхностную массу 650 и 400 г/м², а утеплитель — около 0,09 кг/м², расчётная масса слоёв составит примерно 1,14 кг/м². Это оценка без учёта люверсов, окантовки, усилений, соединительных элементов и возможных особенностей раскроя. Фактическую массу готового изделия следует уточнять по выбранной комплектации.
Для предварительного расчёта умножьте площадь на расчётную массу одного квадратного метра. У крупного полога дополнительно оцените, сколько людей потребуется для безопасного монтажа и как изделие будет храниться.
При замере проёма измерьте ширину и высоту в нескольких точках. Припуски нельзя выбирать одинаково для всех случаев: для шторы на проём, укрытия конструкции и соединения нескольких пологов требуются разные решения. Перед раскроем согласуйте итоговые габариты готового изделия, нахлёсты и способ крепления.
Монтаж: основные правила
- Проверьте основание и уберите острые выступы, которые могут повредить ткань.
- Используйте крепёж, подходящий к основанию и предполагаемой нагрузке.
- Распределяйте натяжение равномерно, не создавая локальных перегрузок на отдельных люверсах.
- Проверьте, не мешают ли открыванию трубы, кабели, направляющие и другие элементы.
- При соединении нескольких пологов предусмотрите нахлёст и крепление, соответствующие направлению ветра и осадков.
- После монтажа осмотрите крепления и состояние полотна; затем проверяйте их периодически, особенно после сильного ветра.
- Не допускайте контакта ПВХ с открытым пламенем и горячими поверхностями. При использовании теплового оборудования соблюдайте инструкции изготовителя и требования безопасности.
Для крупного полотна, вертикального монтажа или открытой ветреной площадки способ крепления должен подбираться с учётом реальной нагрузки. Нельзя считать стандартный шаг люверсов универсальной гарантией безопасности.
Уход, хранение и ремонт
- Удаляйте грязь водой и мягким моющим средством, предварительно проверив совместимость средства с тканью.
- Не используйте растворители и агрессивную химию без разрешения изготовителя материала.
- Перед длительным хранением очистите и просушите изделие, если этого требуют условия эксплуатации и рекомендации по материалу.
- Храните полог так, чтобы исключить повреждение острыми предметами, чрезмерное натяжение и длительное воздействие факторов, сокращающих срок службы.
- Регулярно осматривайте ткань, кромки, соединения и люверсы.
- Способ ремонта выбирайте по типу ткани и повреждения. Для некоторых ПВХ-материалов применима сварка, для других случаев — совместимый клей или ремонтная заплата. Соблюдайте инструкцию изготовителя ремонтного состава.
Время до повторной эксплуатации после ремонта зависит от выбранной технологии и материала. Не ориентируйтесь на универсальное время вроде «15 минут»: проверяйте требования к сварке или клею.
Цена утеплённого полога
Стоимость зависит от комплектации и условий заказа. Основные факторы:
- плотность и марка наружной и внутренней ПВХ-ткани;
- тип и толщина утеплителя;
- размеры, раскрой и количество соединений;
- усиление кромок, тип и шаг люверсов;
- вырезы, нестандартная форма и дополнительная фурнитура;
- требования к монтажу, упаковке и доставке.
Сравнивайте предложения по одинаковой комплектации: два изделия с похожей площадью могут отличаться по массе, усилению, способу соединения и крепежу. Не стоит ориентироваться только на цену за квадратный метр.
Чтобы получить расчёт, отправьте размеры, фотографию места установки, описание задачи, температурные условия и пожелания к креплению.
Почему заказывают в «ДрайвТент»
- Изготавливаем тентовые изделия по согласованным размерам и комплектации.
- Подбираем материалы и крепление под задачу и условия эксплуатации.
- Согласовываем технические параметры до изготовления.
- Организуем доставку по России и СНГ транспортной компанией.
- Рассчитываем стоимость по размерам, материалам и дополнительной обработке.
Срок изготовления, гарантийные условия и доступность конкретных материалов подтверждаем при согласовании заказа.
Частые вопросы
Чем утеплённый полог ПВХ отличается от обычного тента?
Обычный тент может состоять из одного слоя ткани. Утеплённый полог включает два слоя оболочки и расположенный между ними утеплитель. Такая конструкция добавляет тепловое сопротивление и при правильной установке помогает уменьшить продувание. Фактический результат зависит от материала, стыков и монтажа.

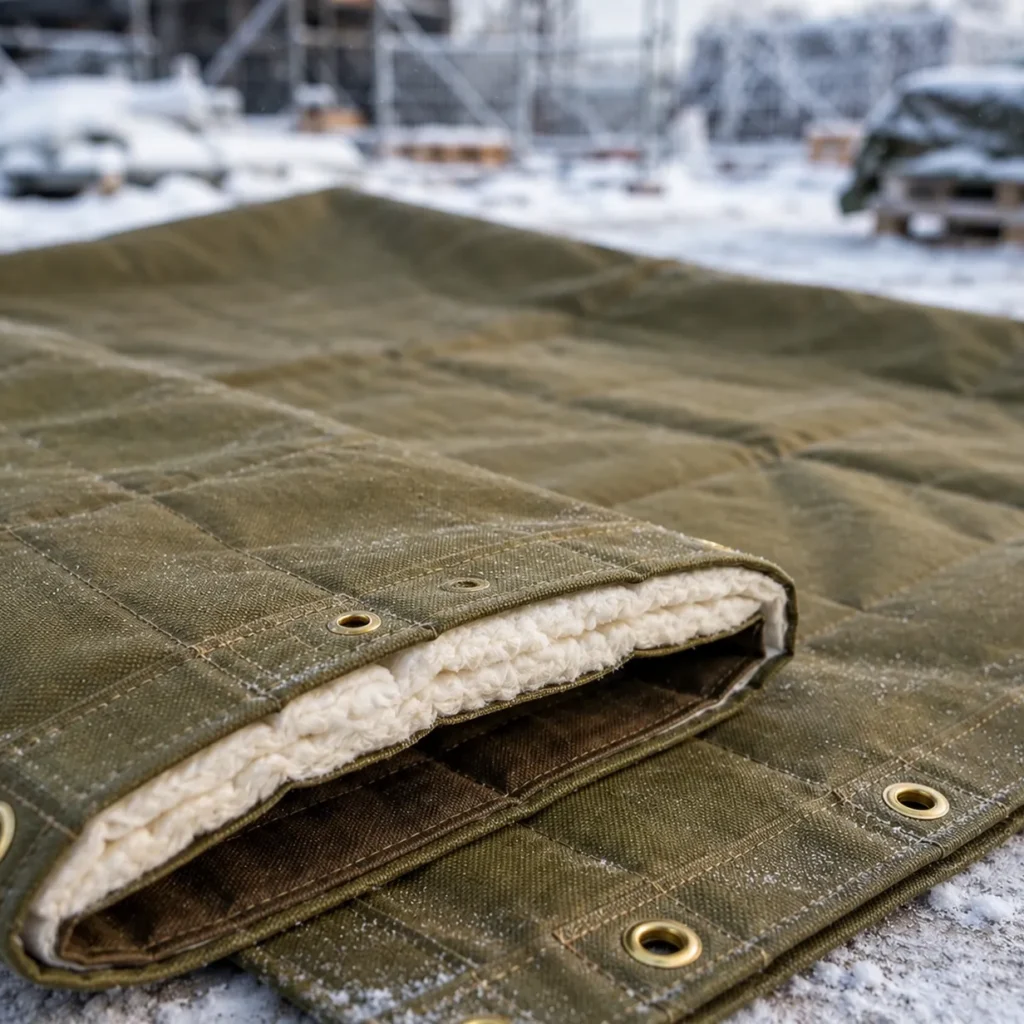

Почему используют изолон, а не синтепон?
Это разные материалы с разными свойствами. Изолон — вспененный полиэтилен с закрытоячеистой структурой; он обычно мало поглощает воду. Синтепон в сухом состоянии может иметь другие теплоизоляционные характеристики, но при намокании его свойства и скорость высыхания зависят от конкретного материала и конструкции. Сравнивать нужно по техническим данным и условиям эксплуатации.
Выдержит ли полог мороз?
Допустимая температура зависит от марки ПВХ-ткани, утеплителя и соединений. Перед заказом следует подтвердить диапазон по документации на выбранные материалы. На холоде некоторые ткани становятся жёстче, поэтому избегайте резких рывков и складывания способом, который может повредить материал.
Можно ли накрыть свежезалитый бетон без тепловой пушки?
Это зависит от температуры, конструкции, состава бетона и требуемого режима выдерживания. Полог помогает защитить поверхность от ветра и уменьшить теплопотери, но не гарантирует нужную температуру сам по себе. Решение принимают по проекту производства работ и технологическим требованиям.
Какой шаг люверсов выбрать?
Шаг 50 см можно рассматривать как типовой вариант для обсуждения, но не как универсальную норму. На выбор влияют размер и масса полога, способ установки, ветровые условия, крепёж и усиление кромки. Для крупного полотна или открытой площадки параметры нужно согласовать отдельно.
Как соединить несколько пологов?
Пологи можно соединять через предусмотренные точки крепления, если их конструкция подходит для такого способа. Нахлёст и крепёж выбирают с учётом ветра, осадков и требуемой герметичности. Для большой площади можно рассмотреть изготовление единого изделия из нескольких полотен, если это технологически и логистически оправдано.
Как отремонтировать прокол или порез?
Способ ремонта зависит от марки ткани и характера повреждения. Для совместимых ПВХ-материалов может применяться сварка или подходящий ремонтный состав. Перед эксплуатацией убедитесь, что ремонт выполнен по инструкции и выдержан необходимый срок.
Можно ли изготовить полог нестандартной формы?
Возможность изготовления зависит от формы и технологических ограничений. Для предварительного расчёта отправьте эскиз с размерами и фотографию места установки. Укажите расположение труб, оборудования, окон, проходов и других вырезов.
Есть ли запах у нового полога?
У нового изделия может присутствовать характерный запах используемых материалов. Его интенсивность зависит от состава ткани и утеплителя, условий хранения и проветривания. Для использования в закрытом помещении обеспечьте проветривание. Если запах необычно резкий или долго не ослабевает, обратитесь к поставщику для проверки партии.
Что делать, если стандартные люверсы не подходят?
В зависимости от конструкции можно рассмотреть ремни, карабины, прижимные планки, тросовую систему или другой способ крепления. Совместимость и допустимую нагрузку нужно оценить до изготовления.
Можно ли заказать огнестойкое исполнение?
Это зависит от доступных материалов и требований объекта. Если требуется определённая группа горючести или другой показатель пожарной безопасности, заранее предоставьте требование и запросите подтверждающие документы на выбранный материал или изделие. Не следует считать наличие такого исполнения подтверждённым без документов.
Что покрывает гарантия?
Гарантийный срок и перечень покрываемых дефектов указываются в документах на конкретный заказ. До оформления уточните, распространяется ли гарантия на швы, фурнитуру и другие элементы, а также какие случаи относятся к механическим повреждениям и неправильной эксплуатации.
Утеплённый полог ПВХ стоит выбирать не только по толщине утеплителя или плотности ткани. Важно, чтобы материалы, соединения, размеры и крепление соответствовали условиям эксплуатации. Сообщите размеры и задачу — «ДрайвТент» поможет подобрать комплектацию и подготовить расчёт.
